トラフィックコントローラーを構築する

トラフィックコントロールを実施する事でネットワークで必要な帯域の確保や、トラフィックを制限をポート毎に行い他のサービスへの反応が悪くなるのを防ぐことが出来ます。

構築内容の概要

  • OpenBlockS 600D
  • aptitiudeでアップデート
  • brctlのインストール
  • cbq.iniのダウンロード
  • スクリプトの修正
  • 設定ファイルの作成
  • ブリッジポートの設定

想定する設置構成

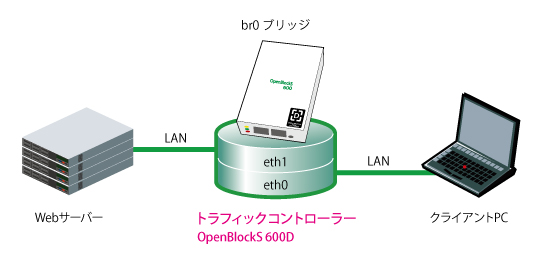

トラフィックコントローラー設置構成図

設定に必要な情報

  • OpenBlockS 600Dがインターネットにでれる様にネットワークを設定する必要があります。

手順

  1. OpenBlockS 600Dの初期設定
    [OpenBlockS 600D 最初の設定]を参照し、初期設定を実施して下さい。
  2. brctlのインストール
    ブリッジ設定をするためにbridge-utilsをインストールします。
    # aptitude install bridge-utils
The following NEW packages will be installed:
  bridge-utils
	.
	.
	.
Setting up bridge-utils (1.4-5) ...
  3. cbq.iniのダウンロード
    トラフィックコントロールを実施する為のスクリプト（CBQ.ini)をダウンロードします。
    #wget http://jaist.dl.sourceforge.net/project/cbqinit/cbqinit/0.7.3/cbq.init-v0.7.3
	.
	.
	.
100%[================================================>] 33,438      --.-K/s   in 0.1s
2011-09-07 14:00:50 (261 KB/s) - `cbq.init-v0.7.3' saved [33438/33438]
  4. cbq.init-v0.7.3のファイル名を変更し/etc/init.dへ移動します。
    #mv cbq.init-v0.7.3 /etc/init.d/cbq.ini
  5. 実行権限を付与します。
    #chmod +x cbq.ini
  6. 設定ファイルの保存先/etc/sysconfig/cbqを作成します。
    #mkdir /etc/sysconfig/cbq
  7. そのままのcbq.iniを使用するとワーニングが出る為、設定ファイルを編集します。
    cbq.iniの編集内容
    # vi cbq.ini
    変更行数576行目〜589行目
    cbq_init () {
        ### Get a list of configured classes
        CLASSLIST=`find $1 -maxdepth 1 \( -type f -or -type l \) -name 'cbq-*' \
                -not -name '*~' -printf "%f\n"| sort`
        [ -z "$CLASSLIST" ] &&
                cbq_failure "no configuration files found in $1!"
    ■修正前
            CLASSLIST=`find $1 \( -type f -or -type l \) -name 'cbq-*' \
                -not -name '*~'-maxdepth 1  -printf "%f\n"| sort`
    ■修正後
            CLASSLIST=`find $1 -maxdepth 1 \( -type f -or -type l \) -name 'cbq-*' \
                -not -name '*~' -printf "%f\n"| sort`
    ■修正前
            DEVFIELDS=`find $1  \( -type f -or -type l \) -name 'cbq-*' \
                  -not -name '*~' -maxdepth 1 | xargs sed -n 's/#.*//; \
    ■修正後
            DEVFIELDS=`find $1 -maxdepth 1 \( -type f -or -type l \) -name 'cbq-*' \
                  -not -name '*~' | xargs sed -n 's/#.*//; \
  8. /etcinit.d/cbq.iniをstartを実行してエラーが無くなっている事を確認します。
    root@squeeze:/etc/init.d# /etc/init.d/cbq.ini start
root@squeeze:/etc/init.d# /etc/init.d/cbq.ini stats
### eth0: queueing disciplines

qdisc pfifo_fast 0: root bands 3 priomap  1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1
 Sent 1106305 bytes 14025 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0

### eth1: queueing disciplines

qdisc pfifo_fast 0: root bands 3 priomap  1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1
 Sent 0 bytes 0 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0

root@squeeze:/etc/init.d# /etc/init.d/cbq.ini list
### eth0: queueing disciplines

qdisc pfifo_fast 0: root bands 3 priomap  1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1

### eth1: queueing disciplines

qdisc pfifo_fast 0: root bands 3 priomap  1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1
    これでcbq.iniのインストールが完了です
  9. 設定ファイルの作成
    トラフィックコントローラーで使用する設定ファイルは以下の様にします。

    1.　/etc/sysconfig/cbq 以下に設定ファイルを作成する。

    2.　ファイル名は cbq-クラスID.名前 とします。
    クラスID
    　     		：
    　     		10進で2-65535の値(16進で0002-FFFF)で指定する。
    他の設定ファイルと重複は不可。
    名前　　
    　     		：
    　     		自分でわかりやすいもの
    （例　httpの場合は cbq-80.http ）

    3.　設定ファイルのパラメータは以下になります。
    DEVICE=<インターフェース名>,<物理NICのリンク速度>,<ウェイト>
RATE=<割り当ての帯域>
PRIO=<プライオリティ1-8glt;（値が小さいほど優先的に処理）
RULE=[[ソースアドレス[/prefix]][:port],][ディスティネーションアドレス
[/prefix]][:port]
TIME=[<dow>,<dow>, ...,<dow>/]<from>-<till>;<rate>/<weight>　※1

    ここでいくつか設定例を記載しておきます。
    【webの帯域を制御する設定例】
    DEVICE=eth0,1000Mbit,100Mbit
RATE=2Mbit
WEIGHT=200Kbit
PRIO=5
RULE=:80,
    【ftpの帯域を制御する設定例】
    DEVICE=eth0,1000Mbit,100Mbit
RATE=50Mbit
WEIGHT=5Mbit
PRIO=5
RULE=:20,
RULE=:4096/0xffe0,
    【SFTPの帯域を制御する設定例】
    DEVICE=eth1,1000Mbit,100Mbit
RATE=300Mbit
WEIGHT=30Mbit
PRIO=1
RULE=:22,

    備考
    ※1 ： TIMEを使用する場合は、cronから定期的にcbq.ini timecheckを実行する必要があります。
    【参考】cbq.ini のファイル内
    # v0.3a - added TIME parameter. Example: TIME=00:00-19:00;64Kbit/6Kbit
#         So, between 00:00 and 19:00 the RATE will be 64Kbit.
#         Just start "cbq.init timecheck" periodically from cron
#         (every 10 minutes for example). DON'T FORGET though, to run
#         "cbq.init start" for CBQ to initialize.
  10. 自動起動の設定
    起動時にcbq.iniを自動起動するようにするには以下を設定していきます。
    # cd /etc/rc2.d
# ln -s ../init.d/cbq.ini S90cbq.ini
# ls -al S90cbq.ini
lrwxrwxrwx 1 root root  17 Jan  6 13:09 S90cbq.ini -> ../init.d/cbq.ini
  11. ブリッジネットワークの設定
    /etc/init.d/network/interfacesに以下を追加します。
    auto br0
iface br0 inet static
        address xxx.xxx.xxx.xxx
        network xxx.xxx.xxx.xxx
        netmask xxx.xxx.xxx.xxx
        broadcast xxx.xxx.xxx.xxx
        bridge_ports all
  12. 設定が全て終わったらflacfg -sを実行します。
    # flashcfg -s
FlashROM overwrites the current data.
Are you ok? [y|N] y

Archiving /etc config files... done (Approximately 20 KBytes)
Erasing blocks: 1/1 (100%)
Writing data: 0k/18k (100%)
Verifying data: 0k/18k (100%)
  13. 稼働している事を確認します。
    #/etc/init.d/cbq.ini stats

### eth0: queueing disciplines

qdisc cbq 1: root rate 1000Mbit (bounded,isolated) prio no-transmit
 Sent 606 bytes 9 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
  borrowed 0 overactions 0 avgidle 7 undertime 0
qdisc tbf 11: parent 1:11 rate 50000Kbit burst 10Kb lat 820us
 Sent 0 bytes 0 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
qdisc tbf 22: parent 1:22 rate 50000Kbit burst 10Kb lat 820us
 Sent 54 bytes 1 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
qdisc tbf 80: parent 1:80 rate 2000Kbit burst 10Kb lat 20.5ms
 Sent 0 bytes 0 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0

### eth0: traffic classes

class cbq 1: root rate 1000Mbit (bounded,isolated) prio no-transmit
 Sent 606 bytes 9 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
  borrowed 0 overactions 0 avgidle 7 undertime 0
class cbq 1:11 parent 1: leaf 11: rate 50000Kbit (bounded) prio 5
 Sent 0 bytes 0 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
  borrowed 0 overactions 0 avgidle 4212 undertime 0
class cbq 1:22 parent 1: leaf 22: rate 50000Kbit (bounded) prio 5
 Sent 54 bytes 1 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
  borrowed 0 overactions 0 avgidle 4212 undertime 0
class cbq 1:80 parent 1: leaf 80: rate 2000Kbit (bounded) prio 5
 Sent 0 bytes 0 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
  borrowed 0 overactions 0 avgidle 110649 undertime 0
class tbf 11:1 parent 11:

class tbf 22:1 parent 22:

class tbf 80:1 parent 80:


### eth0: filtering rules

filter parent 1: protocol ip pref 100 u32
filter parent 1: protocol ip pref 100 u32 fh 800: ht divisor 1
filter parent 1: protocol ip pref 100 u32 fh 800::800 order 2048 key ht 800 bkt 0
flowid 1:11  (rule hit 1 success 0)
  match 00000014/0000ffff at 20 (success 0 )
filter parent 1: protocol ip pref 100 u32 fh 800::801 order 2049 key ht 800 bkt 0
flowid 1:11  (rule hit 1 success 0)
  match 10000000/ffe00000 at 20 (success 0 )
filter parent 1: protocol ip pref 100 u32 fh 800::802 order 2050 key ht 800 bkt 0
flowid 1:22  (rule hit 1 success 0)
  match 00000014/0000ffff at 20 (success 0 )
filter parent 1: protocol ip pref 100 u32 fh 800::803 order 2051 key ht 800 bkt 0
flowid 1:22  (rule hit 1 success 1)
  match 00160000/ffff0000 at 20 (success 1 )
filter parent 1: protocol ip pref 100 u32 fh 800::804 order 2052 key ht 800 bkt 0
flowid 1:80  (rule hit 0 success 0)
  match 00500000/ffff0000 at 20 (success 0 )

### eth1: queueing disciplines

qdisc pfifo_fast 0: root bands 3 priomap  1 2 2 2 1 2 0 0 1 1 1 1 1 1 1 1
 Sent 0 bytes 0 pkt (dropped 0, overlimits 0 requeues 0)
 rate 0bit 0pps backlog 0b 0p requeues 0
  14. クライアントからアクセスします。
    クライアントからweb経由でデータのダウンロードや、ftpなどで実際に帯域が制限されている事を確認できれば完了です。
